C25/D25系列高压重型液压缸

本系列共有16个缸径规格，各有2*8个装配型式，组成256个品种。液压缸为双作用单活塞型式，分差动缸和等速缸， 带可调缓冲(或不带)，可配防护罩。C25系列缸径 D=50~400mm均可配置内置式位移传感器。

基本性能参数符合国标和ISO标准，安装型式和尺寸符合德国钢厂标准，与REXROTH公司的"CD250,CG250",意大利FOSSA公司的"DINTYPE200/250"系列一致，也与英国ELRAM公司的"Series250K"系列基本一致。适用于冶金、矿山、起重、运输、船舶、锻压、铸造、机床、石油、煤炭、化工、军工等工业部门。

如需特殊定制，请联系我们

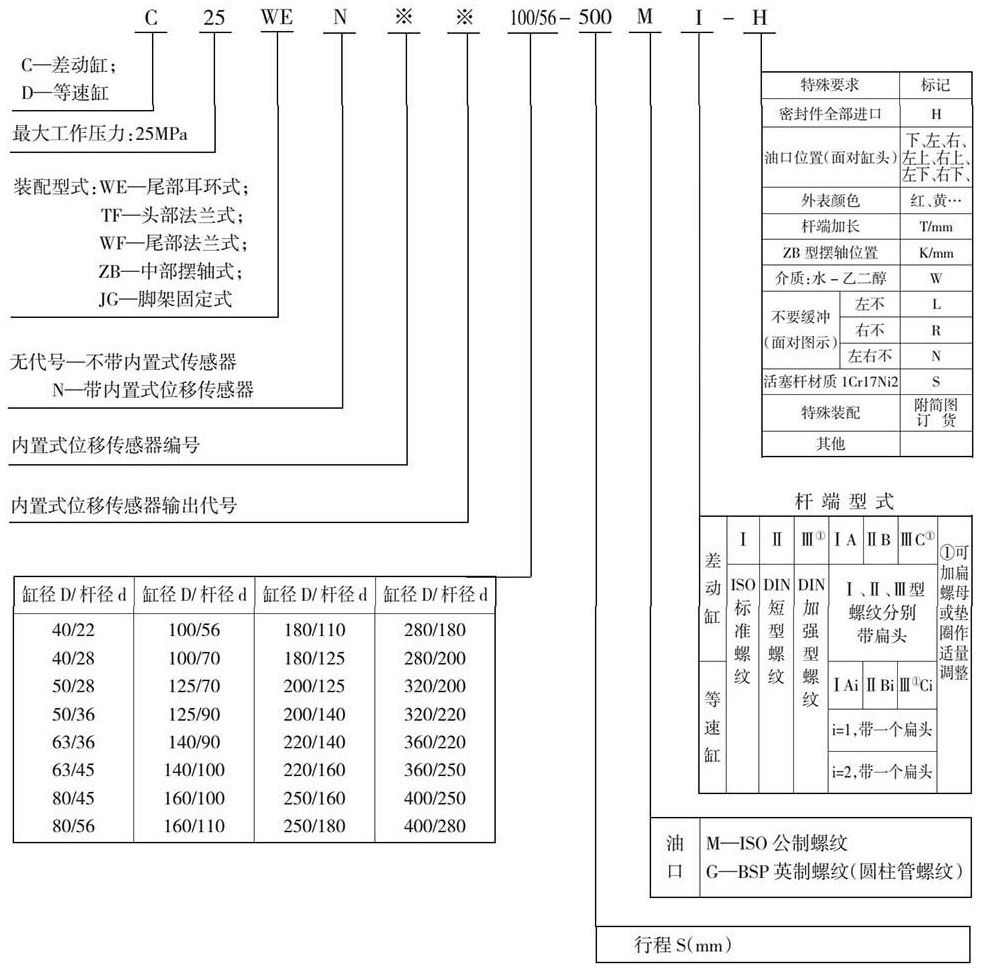

型号说明

说明：标记中无特殊要求时，按以下情况供货，即介质为矿物油，油口在上方，两端缓冲，国产密封件(当液压缸带内置式位移传感器时，采用进口密封件)，外表天蓝色，ZB型液压缸的摆轴位于中间位置。

技术性能

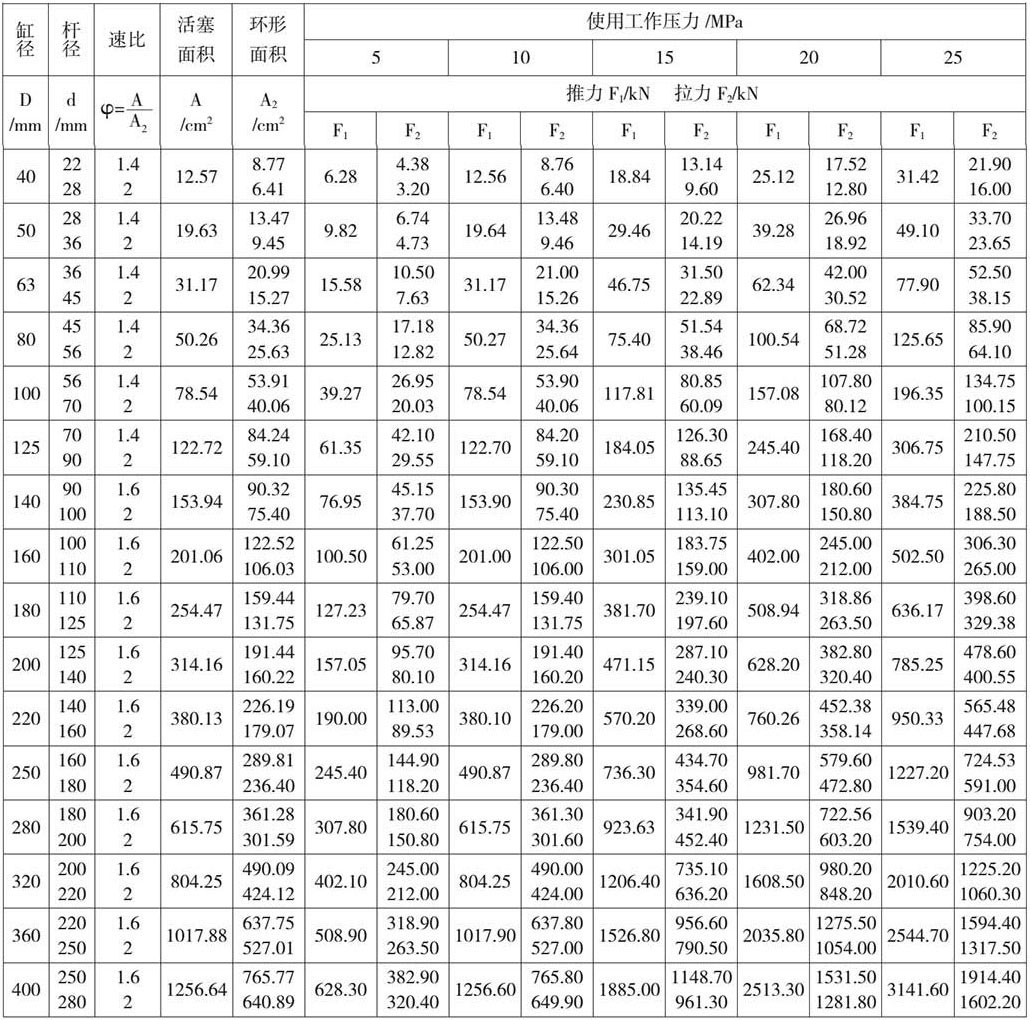

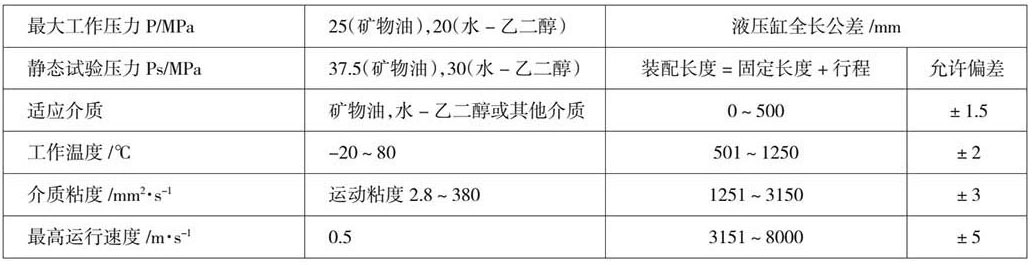

基本参数

带内置式位移传感器的液压缸

在C25系列高压重型液压缸(缸径D=50~400mm)可配置内置式位移传感器，以实现对液压缸高速、精确的自动控制。

位移传感器是利用磁致伸缩的原理进行工作的，当运动的磁铁磁场和传感器内波导管电流脉冲所产生的磁场相交时便产生一个接一个连续不断的应变脉冲，从而感测出活塞的运动位置(或运动速度)。由于传感元件都是非接触的，连续不断的感测过程不会对传感器造成任何磨损。可用于高温、高压、高振荡和高冲击的工作环境。

根据不同功用，位移传感器有多种输出选择。

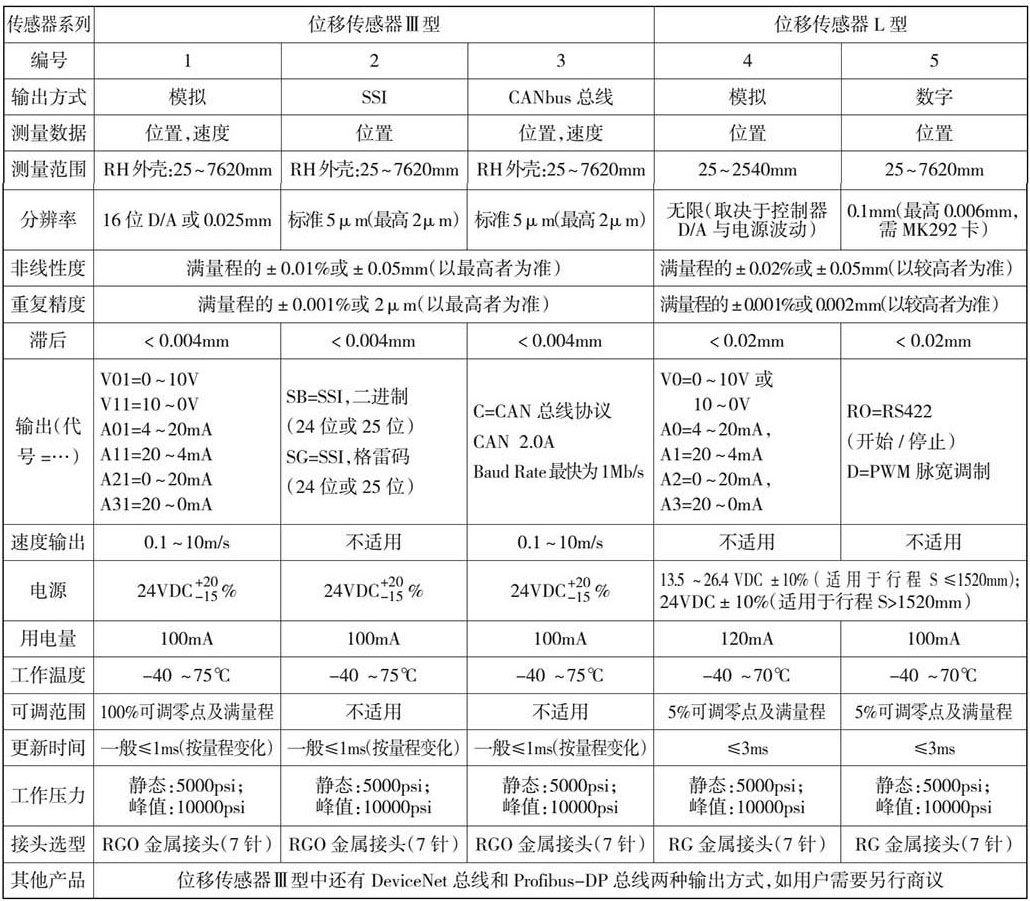

位移传感器技术特性

注：

1.位移传感器L型系列一般应用，而III型系列则为高精度、高性能的智能型传感器，其分辨率、重复精度和滞后性等都高于前者、价格也比较高。

2.位移传感器的配套产品有:MK292数字输出板;    AOM模拟输出板块(标准盒子型或插板式);SK288模拟输出卡；TDU数字显示表;TLS可编程限位开关;
SSI-1016串联同步界面卡等输出界面产品。如用户需要，可一并定货。

3.外置式位移传感器，如用户需要另行商定。

4.1psi=6894.76Pa

外形尺寸

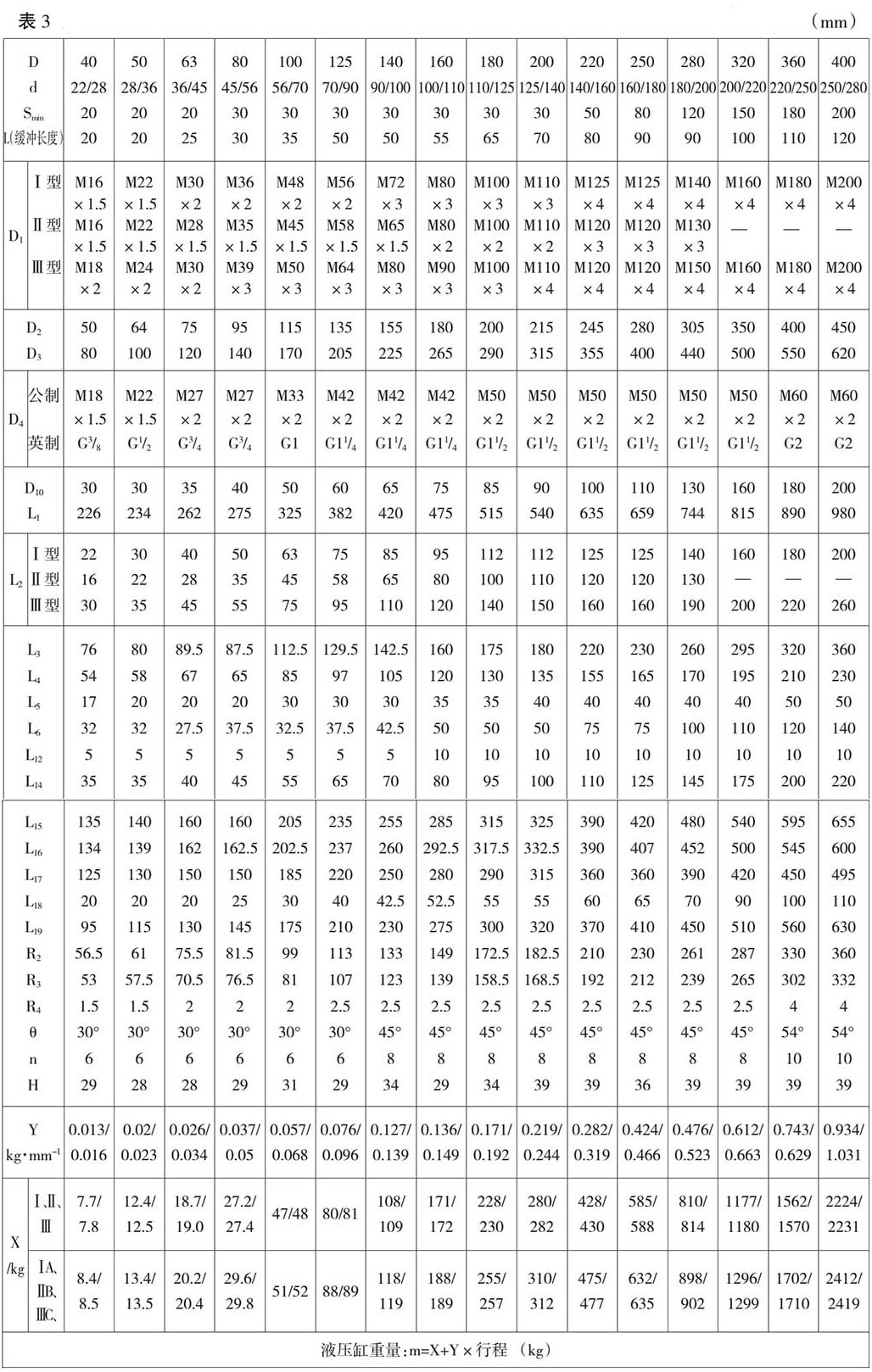

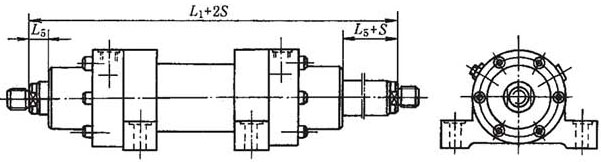

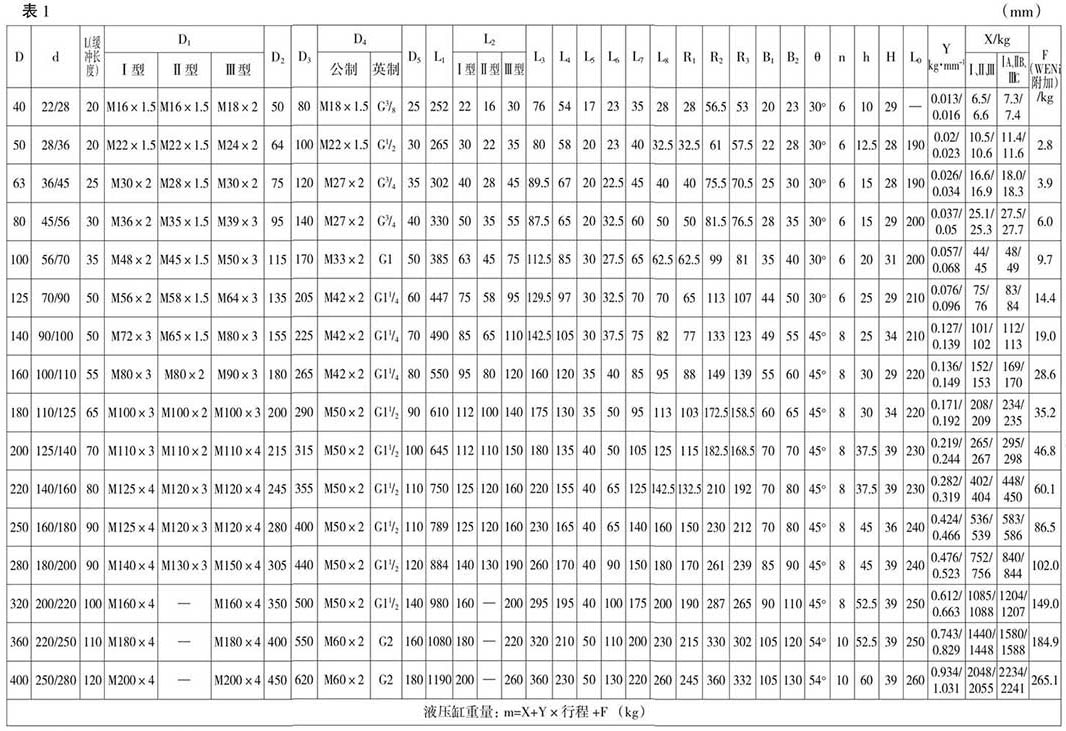

C25系列外形尺寸

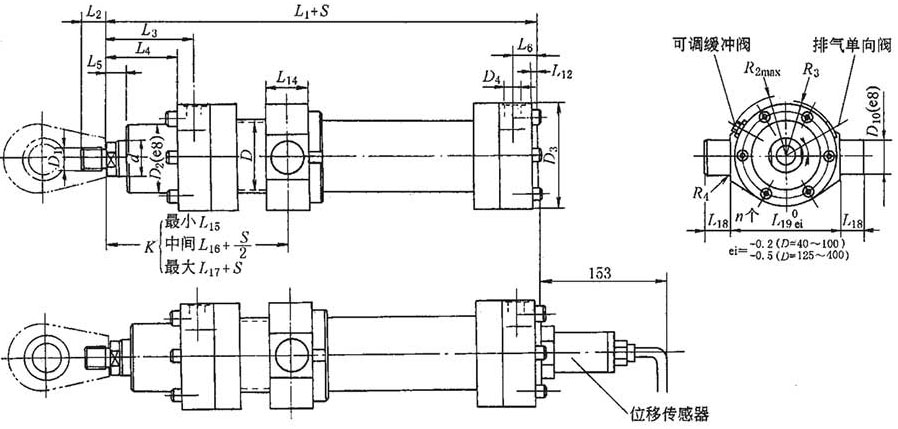

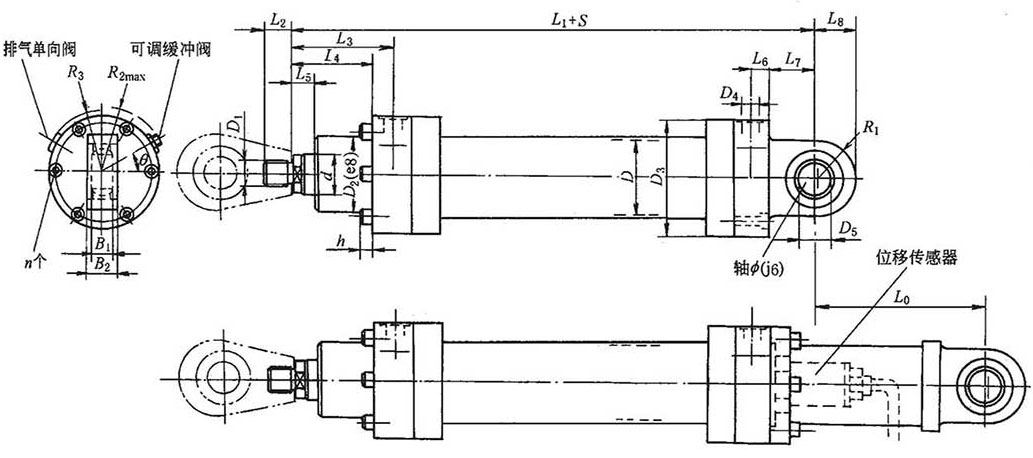

C25WE/C25WENi

注：尺寸L₀只用于C25WENi型

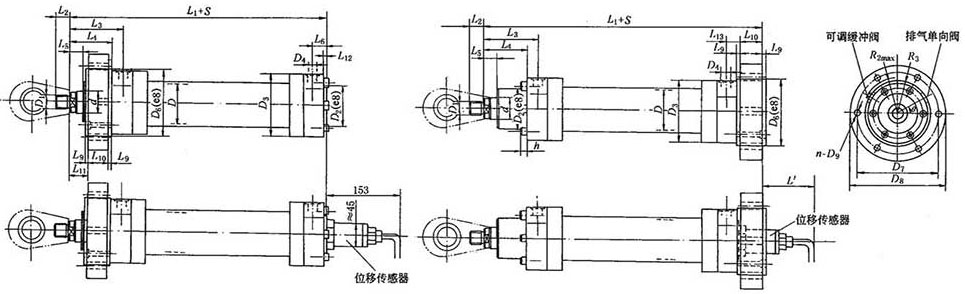

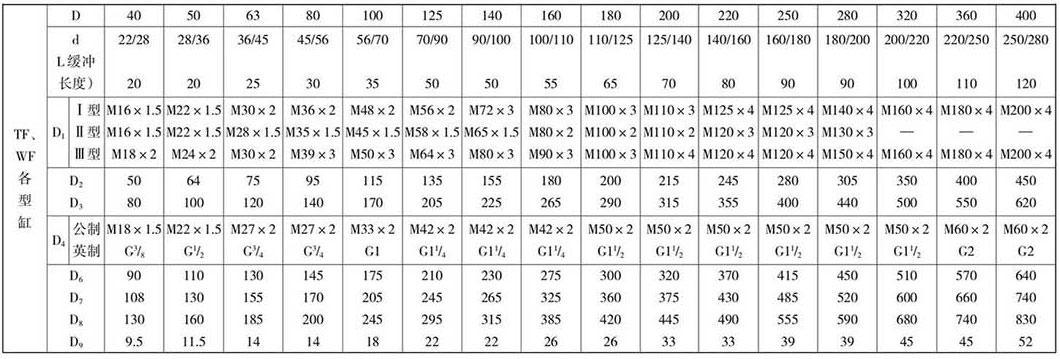

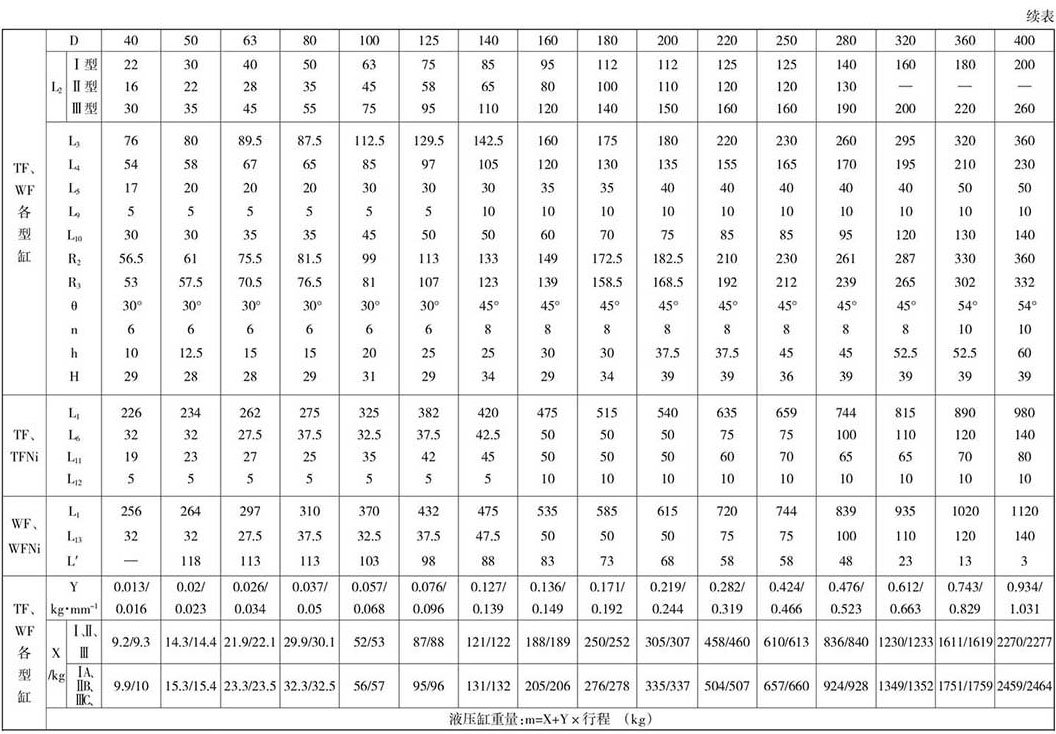

C25TF/C25TFNi和C25WF/C25WFNi型

注：尺寸L'只用于C25WFNi型;尺寸153只用于C25TFNi型。

C25ZB/C25ZBNi型

注：尺寸153只用于C25ZBNi型

C25JG/C25JGNi型

注：尺寸153只用于C25JGNi型

D25系列外形尺寸

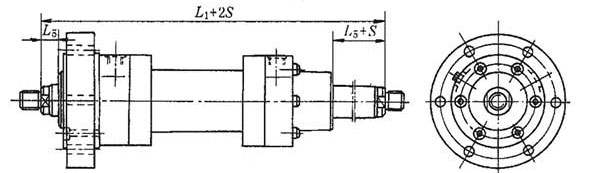

D25JG型、D25JGK型

D25ZB型、D25ZBK型

D25TF型、D25TFK型

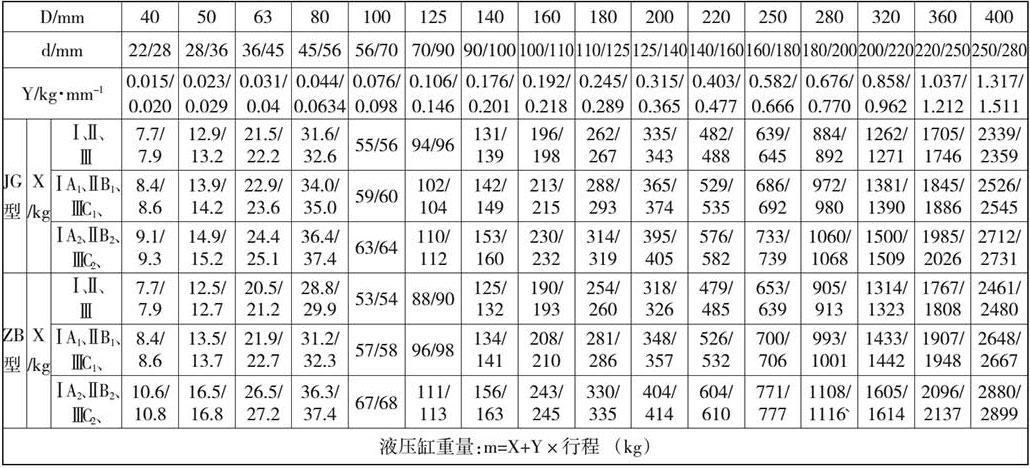

重量计算表(D25系列)

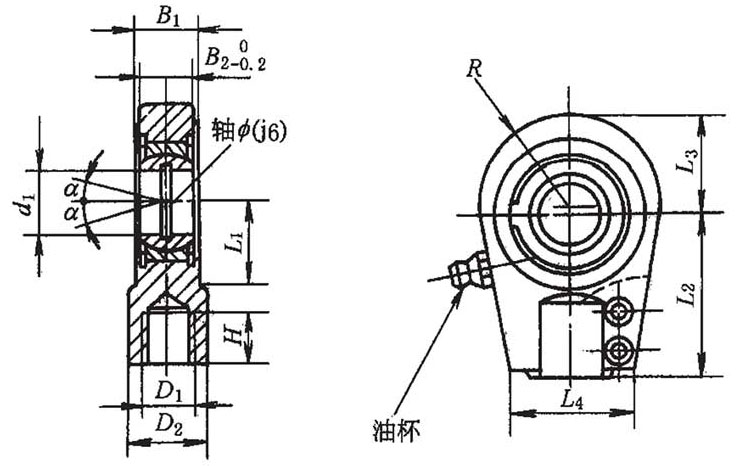

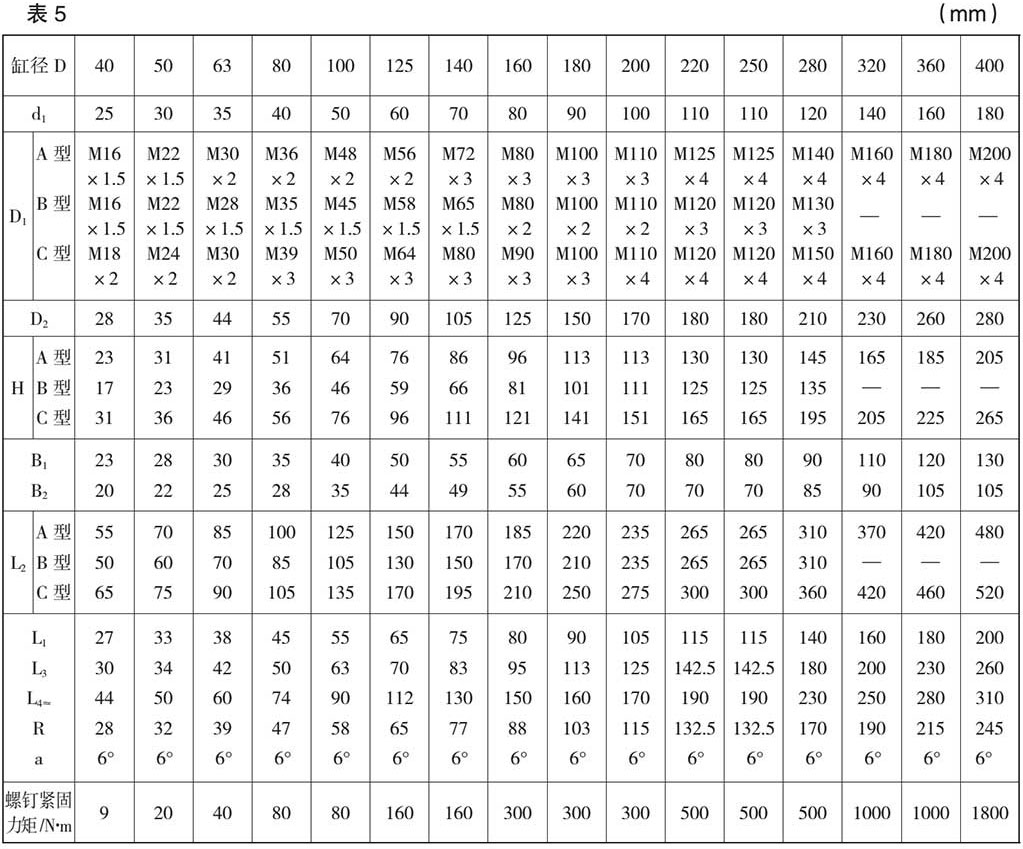

扁头尺寸

注：

1.表中A/B/C型扁头可分别与活塞杆端为I/II/III型螺纹相配。

2.当选用C型扁头时，可以扁头与活塞杆端螺纹连接外加扁螺母作适量调整。
