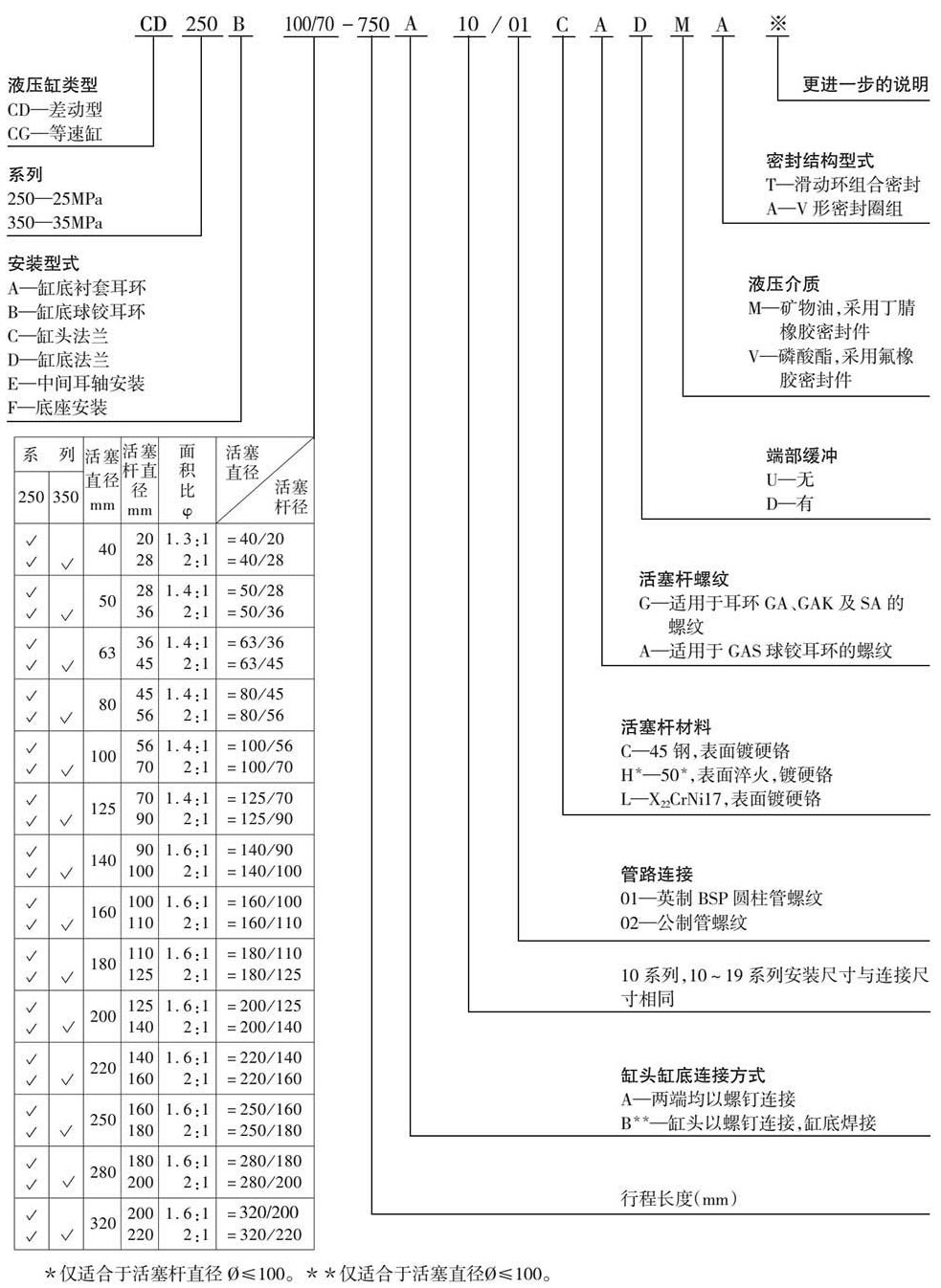

型号说明

技术性能与特点

技术规格

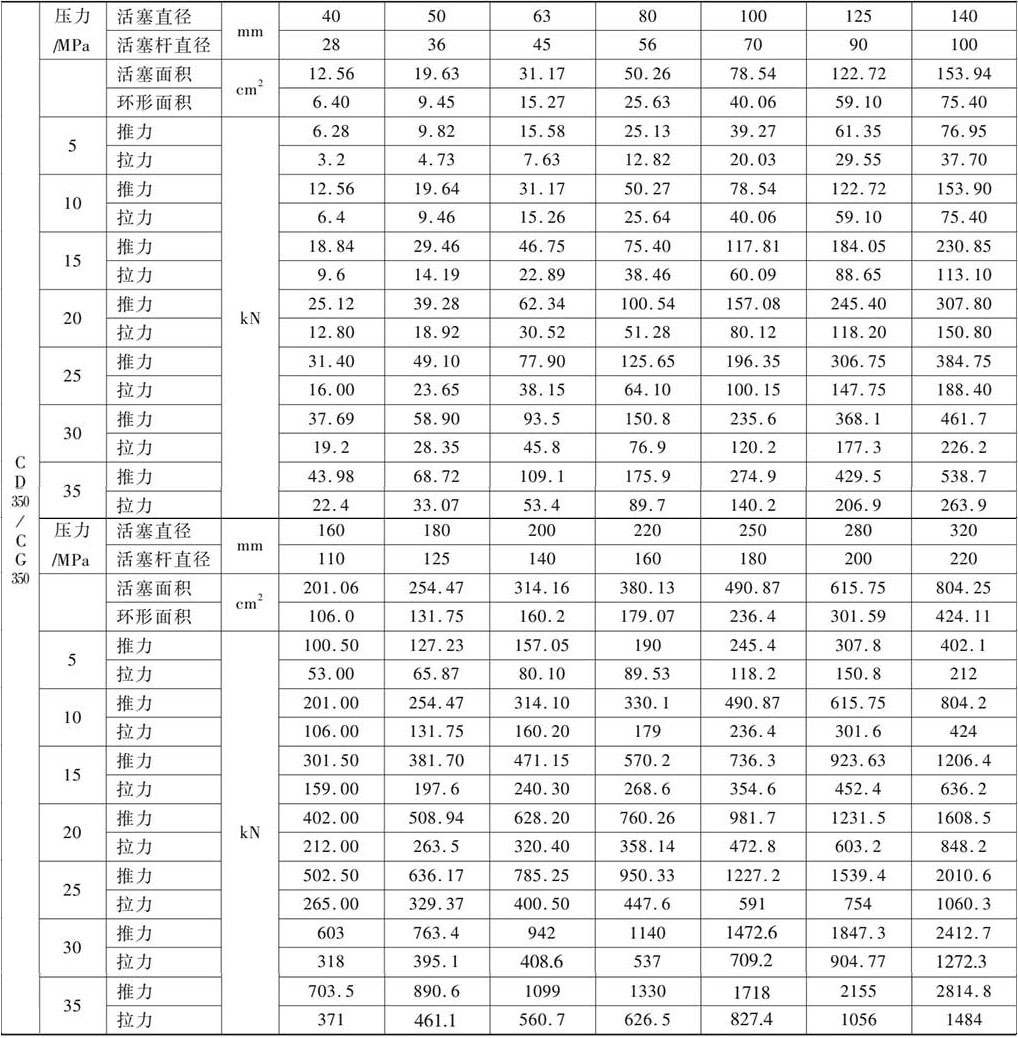

活塞上推(拉)力

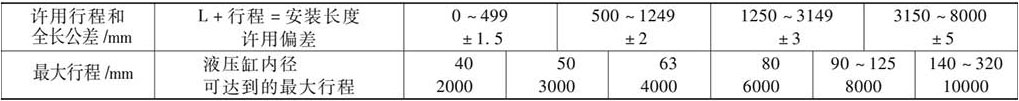

CD/CG重载液压缸最大行程及全长公差

注：根据欧拉公式，杆在铰接结构、刚性导向载荷下，安全系数为3.5，对于各种安装型式、各种缸径在不同工作压力时，活塞杆在弯曲应力，(压缩载荷)作用下的许用行程，详见样本。

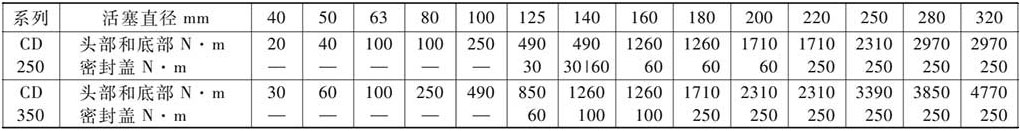

缸头与缸筒螺纹连接时CD250/CD350系列螺纹连钉紧固力矩

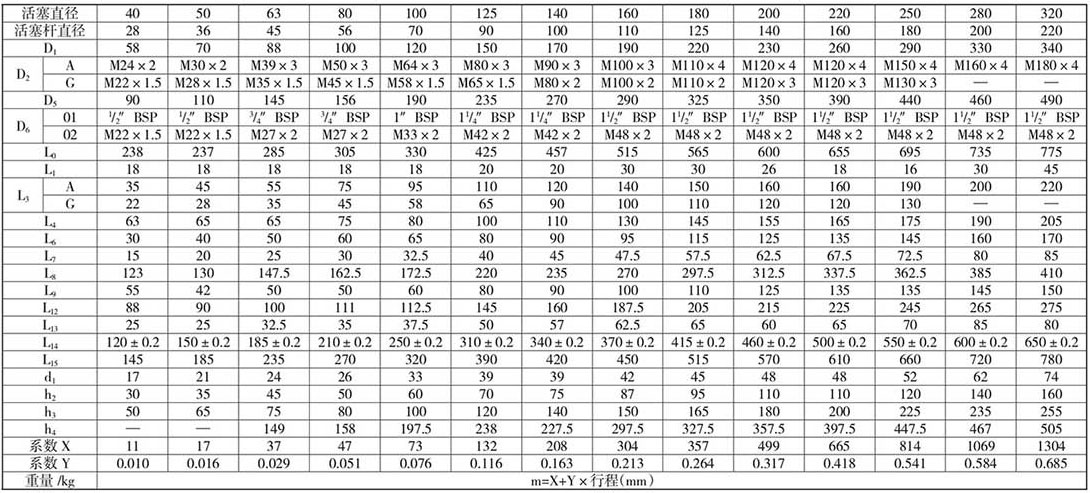

外形尺寸

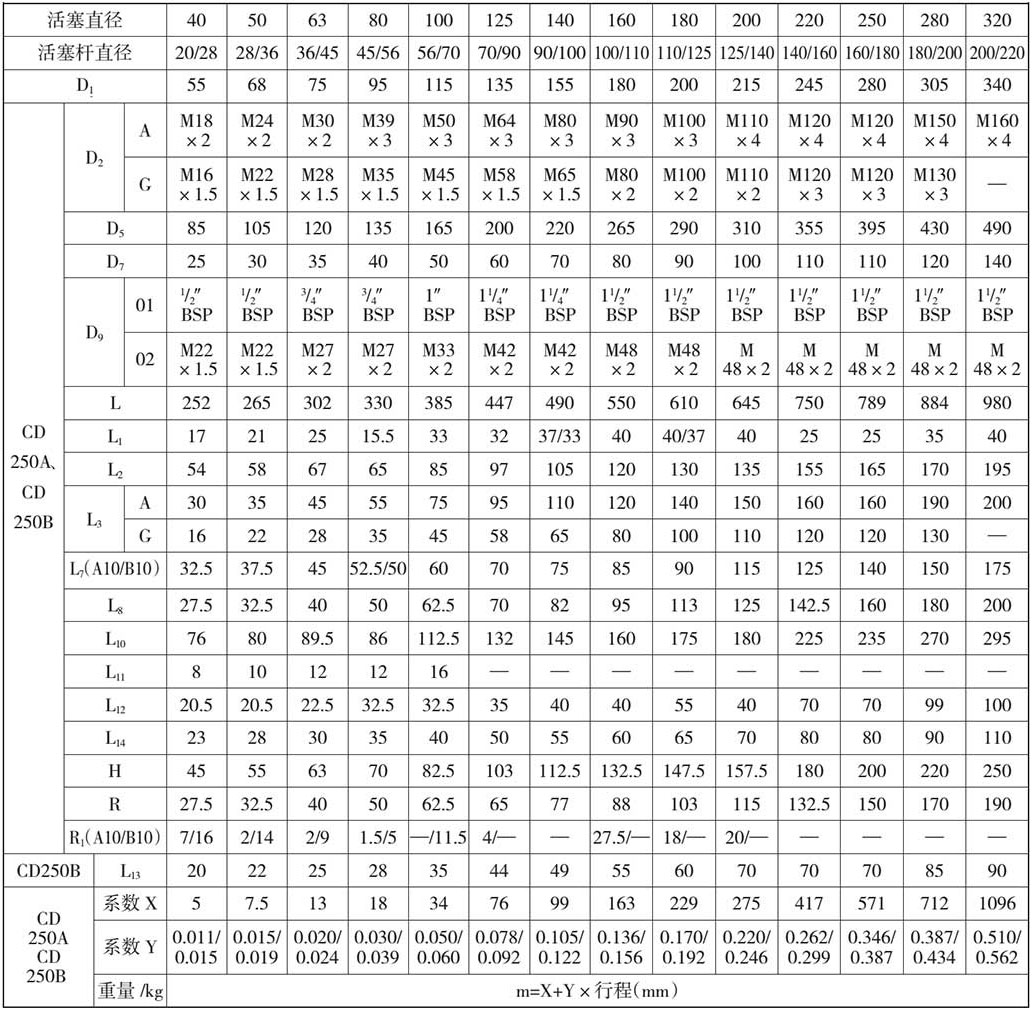

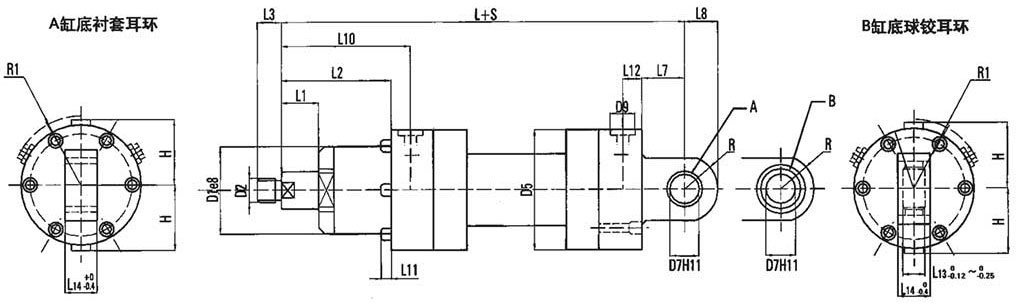

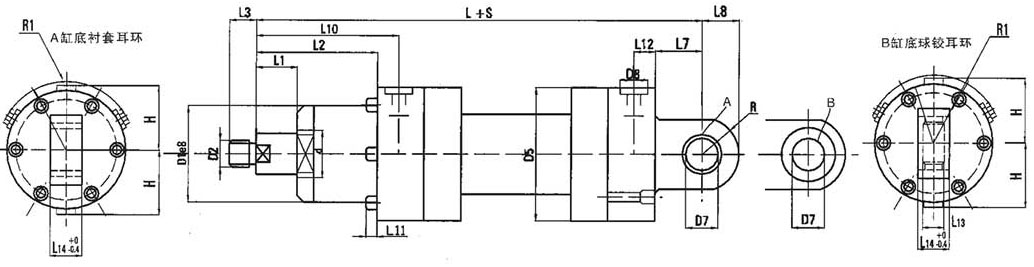

CD250A/CD250B差动重载液压缸

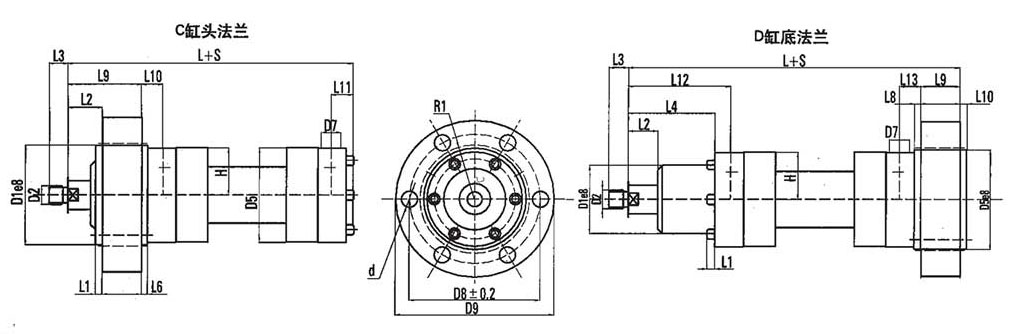

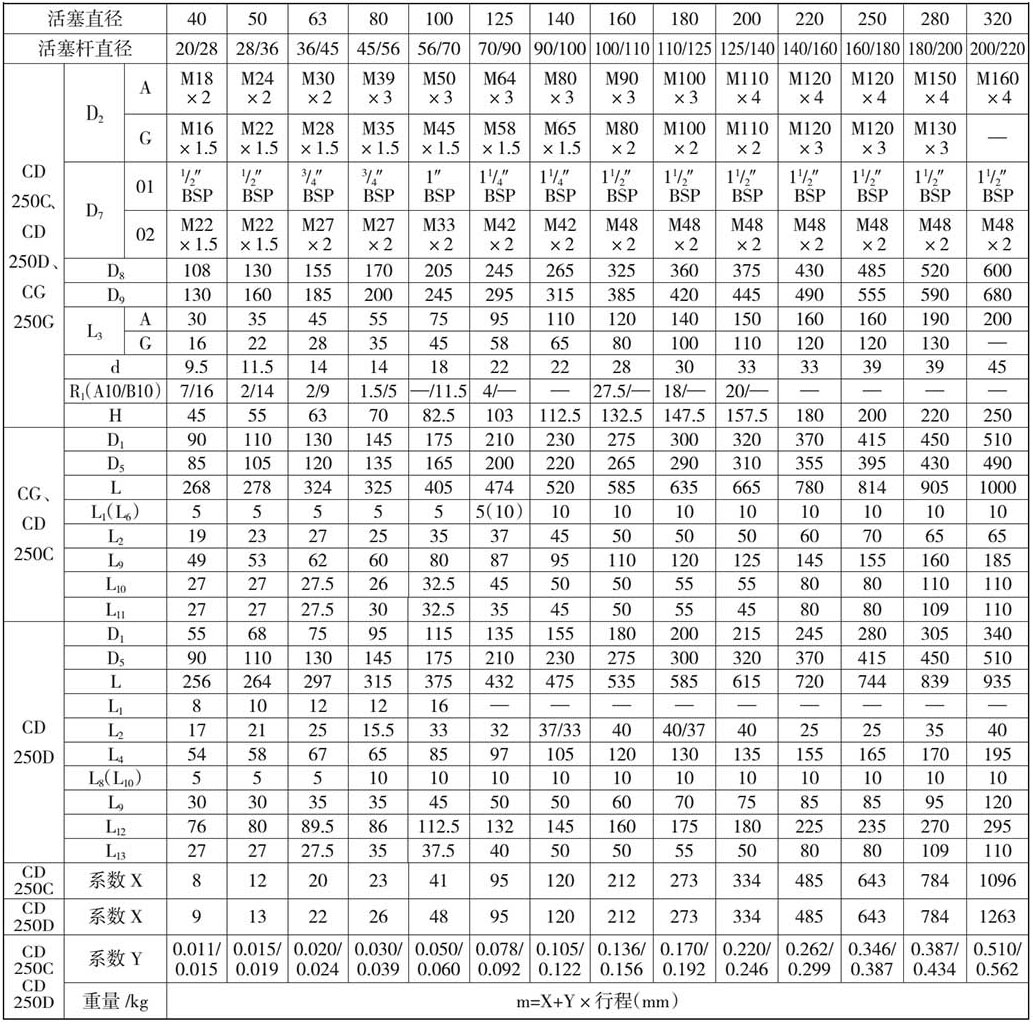

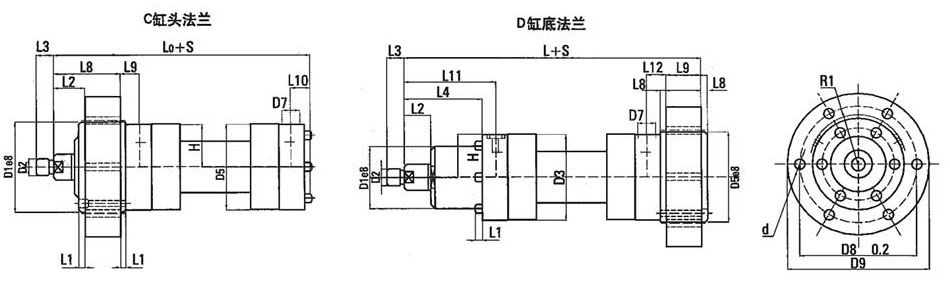

CDC250C/CD250D差动重载液压缸

注：H、R₁与CD250C缸头法兰安装的液压缸相同。

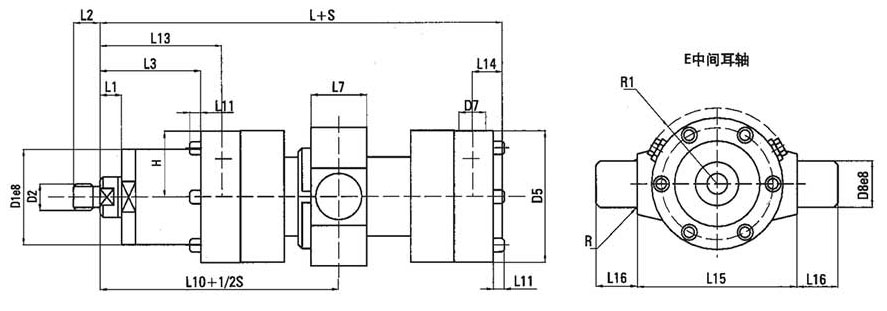

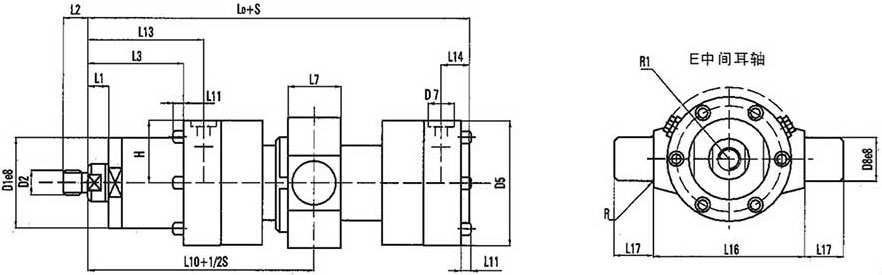

CD250E差动重载液压缸

注：H、R₁与CD250C缸头法兰安装的液压缸相同。

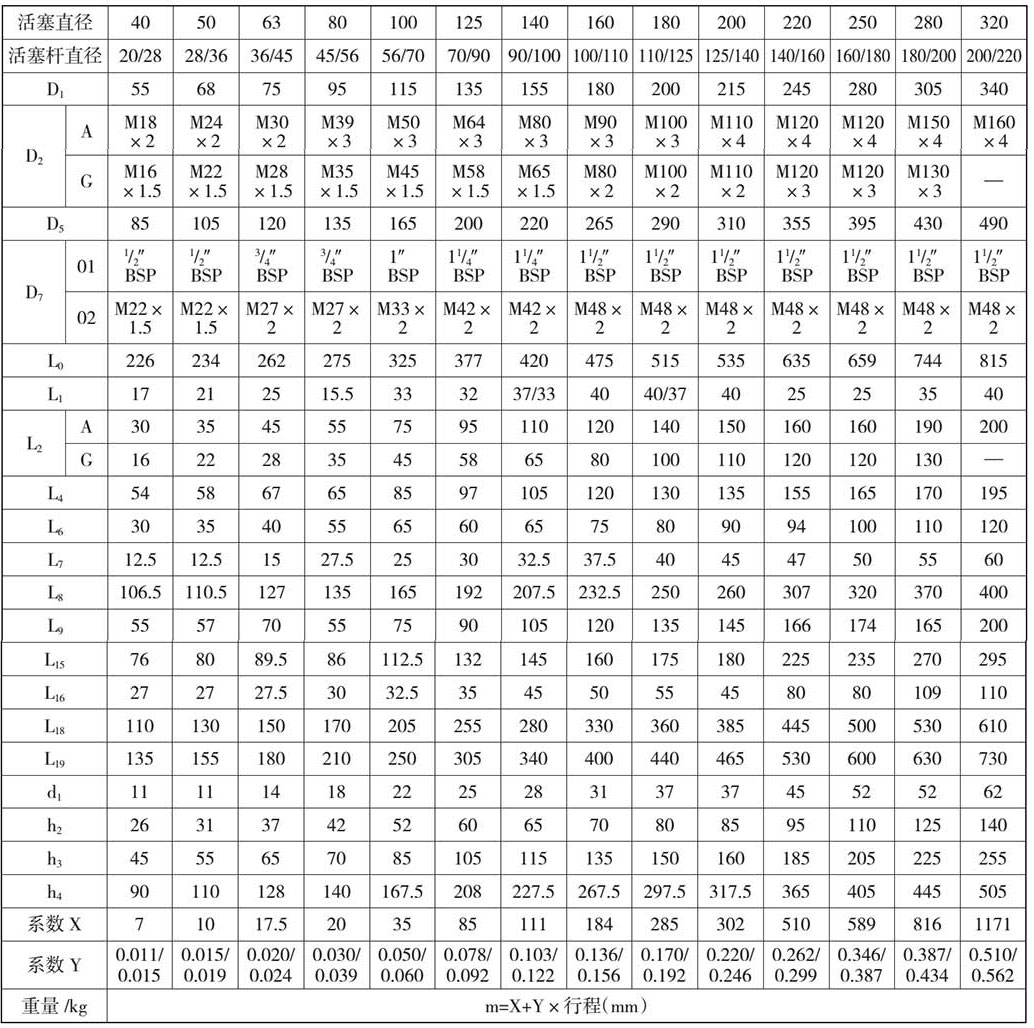

CD250F差动重载液压缸

注：H、R₁与其它缸的H、R₁相同。

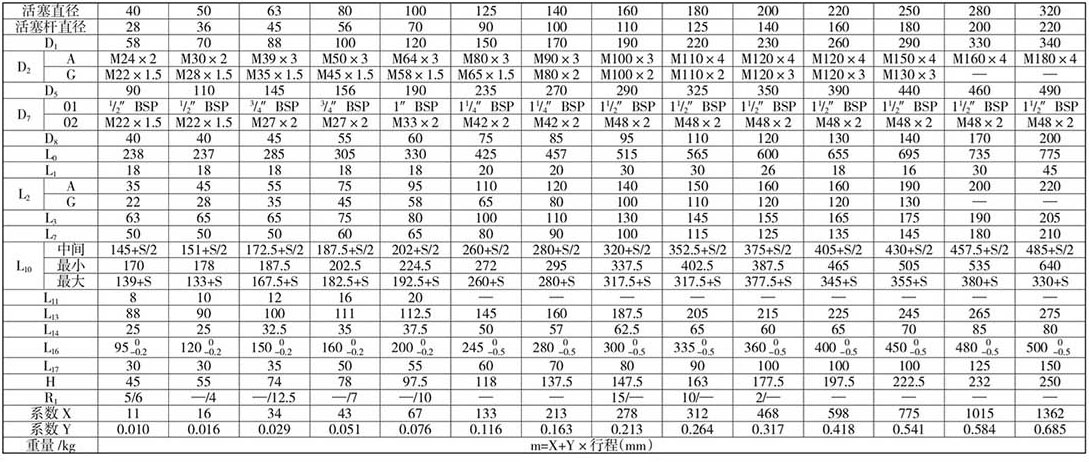

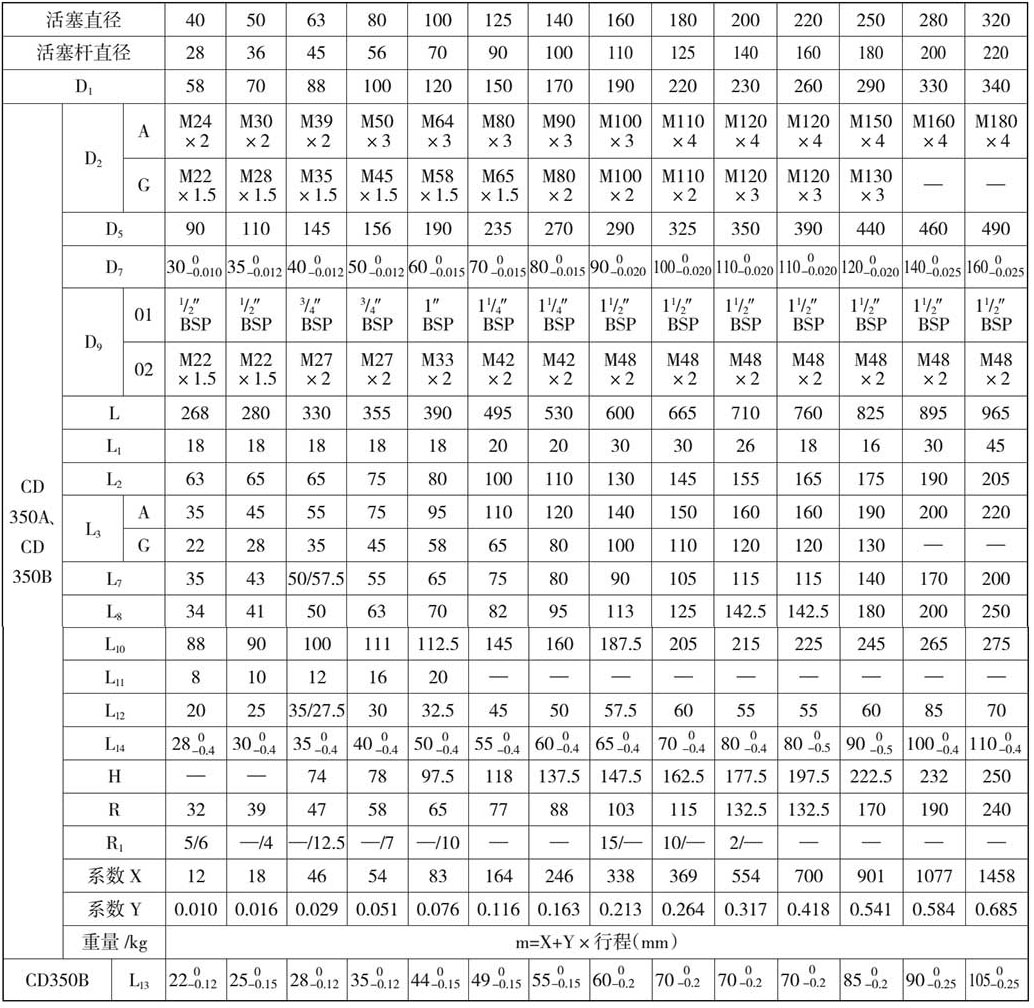

CD350A、CD350B差动重载液压缸

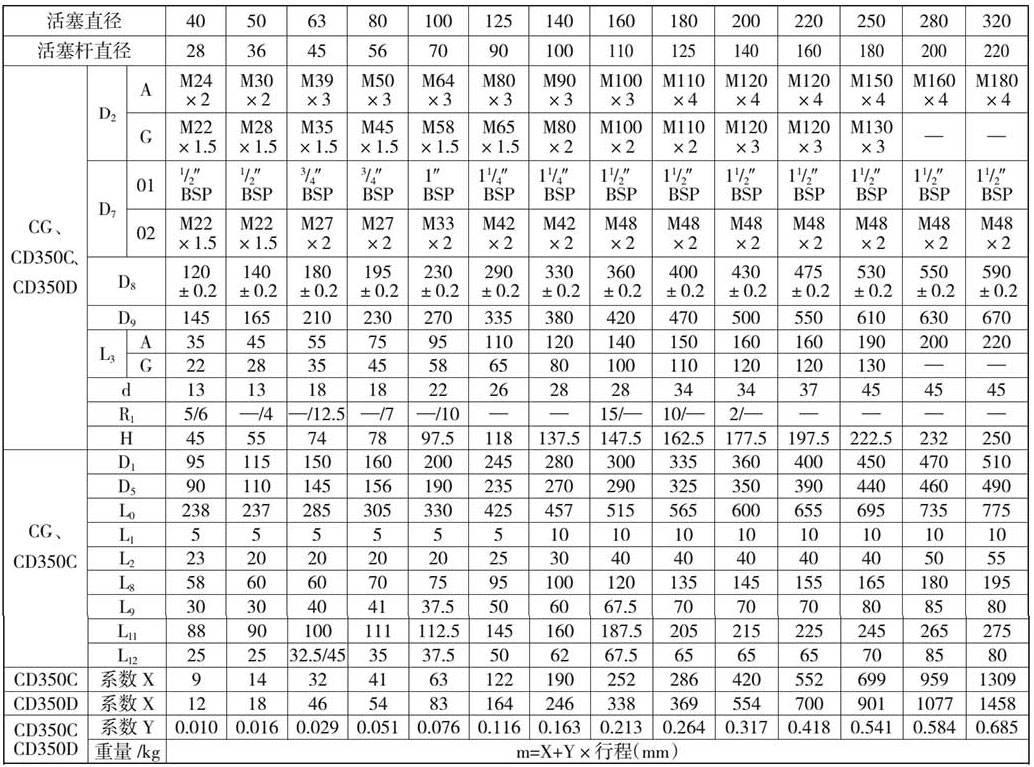

CD350C、CD350D 差动重载液压缸

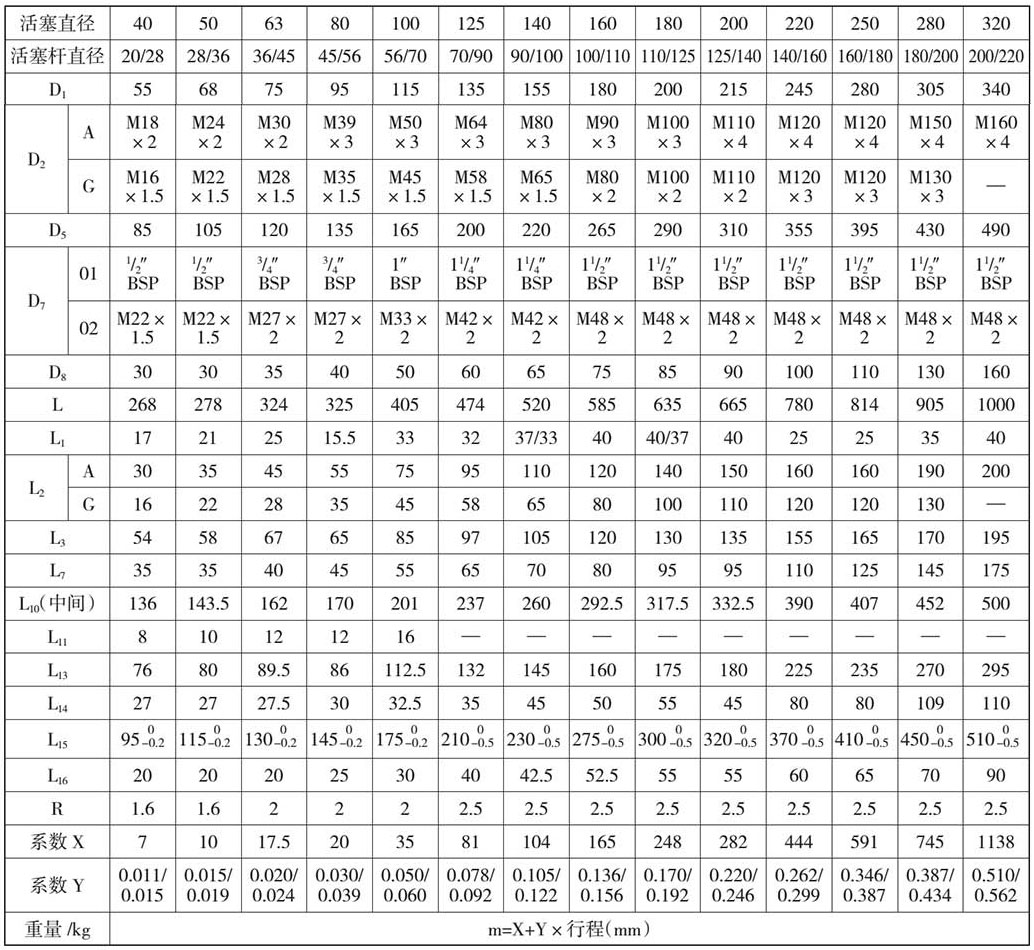

CD350E差动重载液压缸

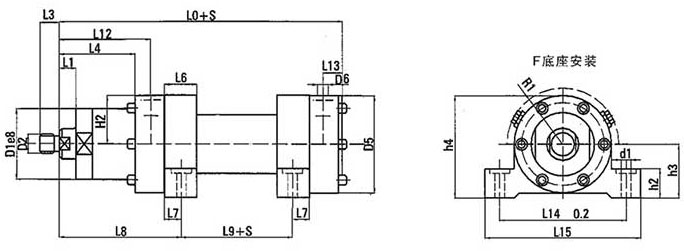

CD350F差动重载液压缸

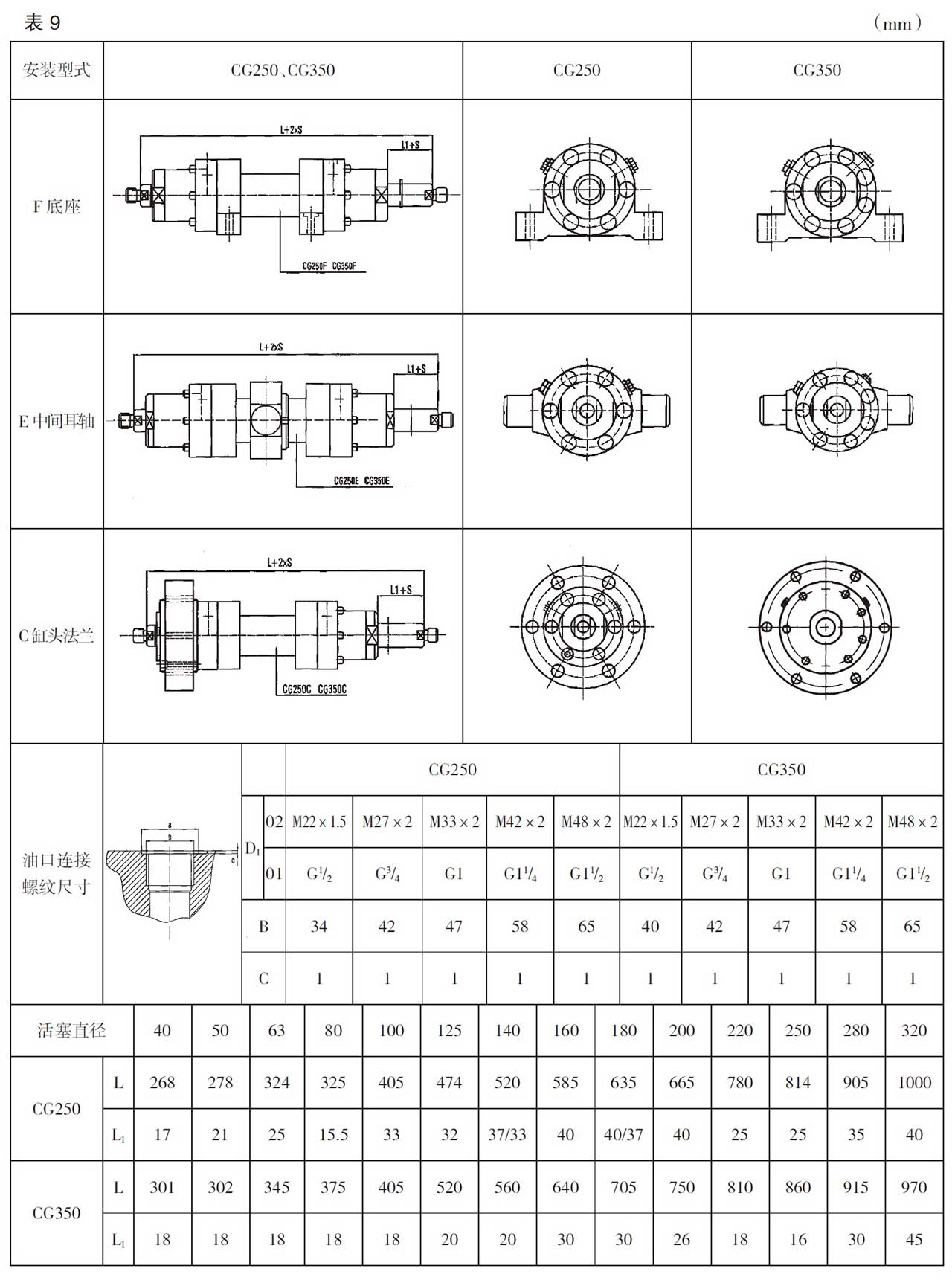

CG250、CG350重载液压缸

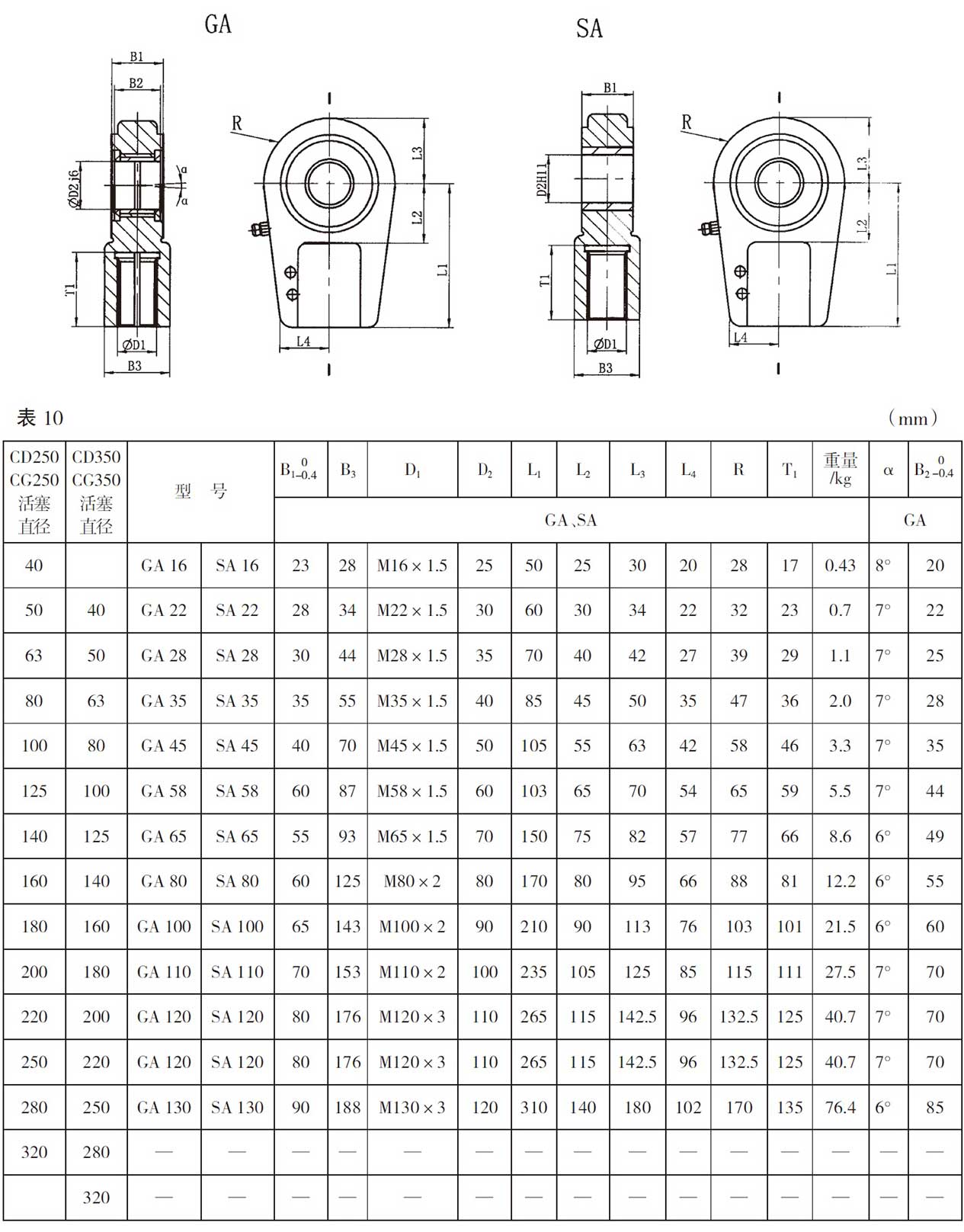

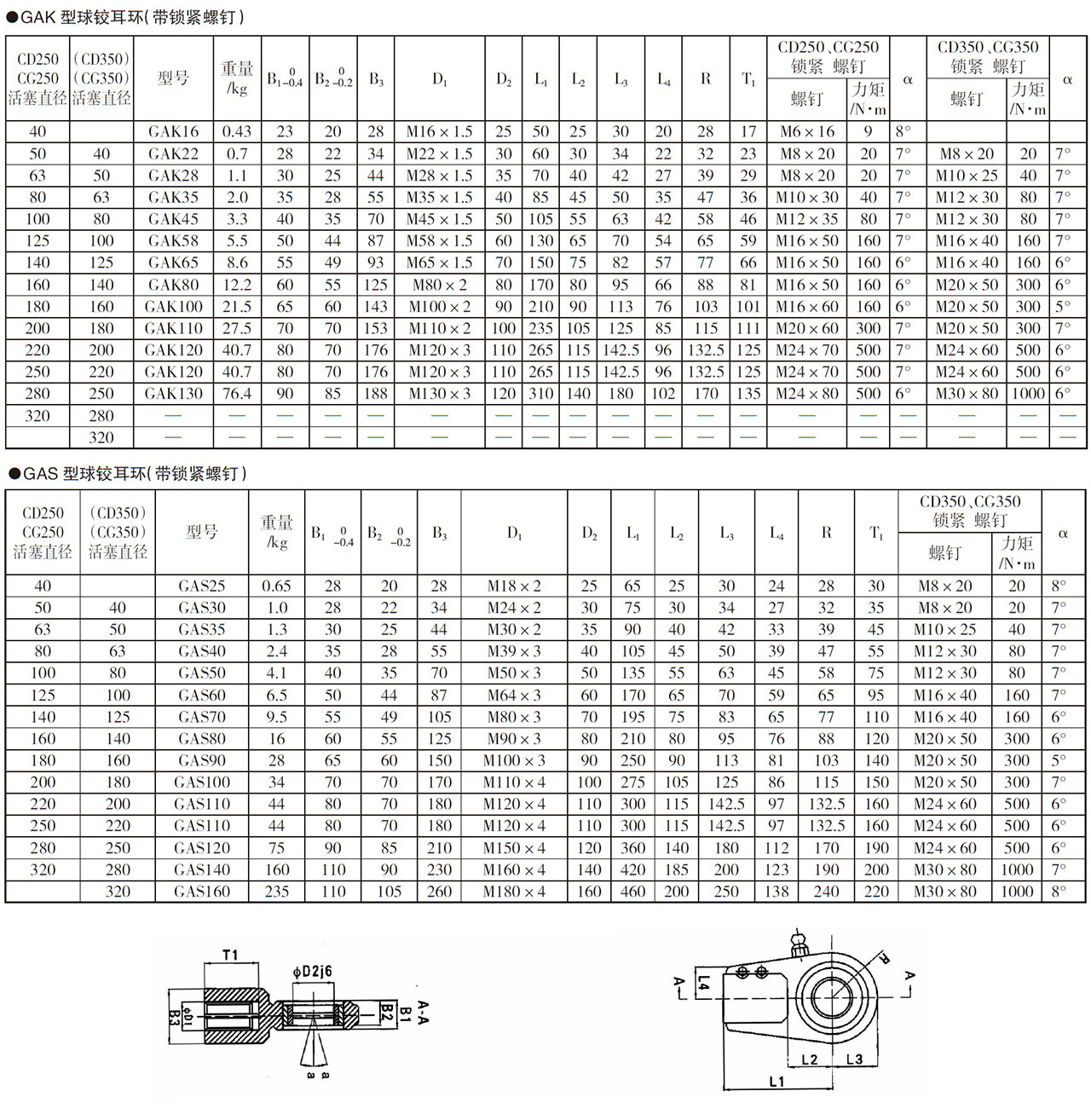

GA型球铰耳环、SA型衬套耳环

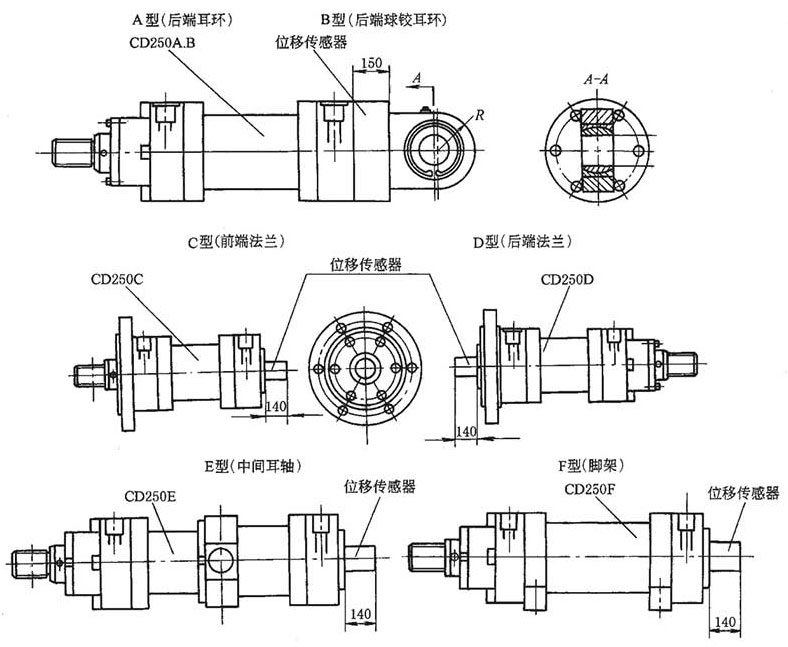

带位移传感器的CD/CG250液压缸

由我公司在重载液压缸基础上设计、研制的带位移传感器液压缸，可以在所选用的行程范围内，在任意位置输出精确的控制信号，是可以应用于各种生产线上进行程序控制的液压缸。

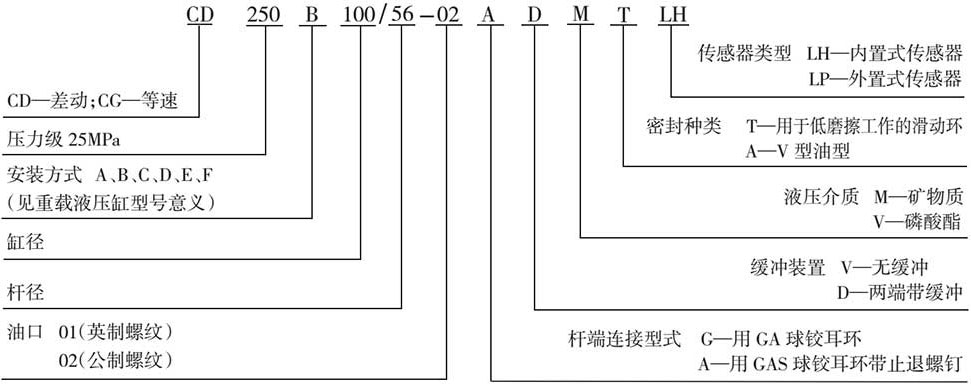

型号说明

技术参数

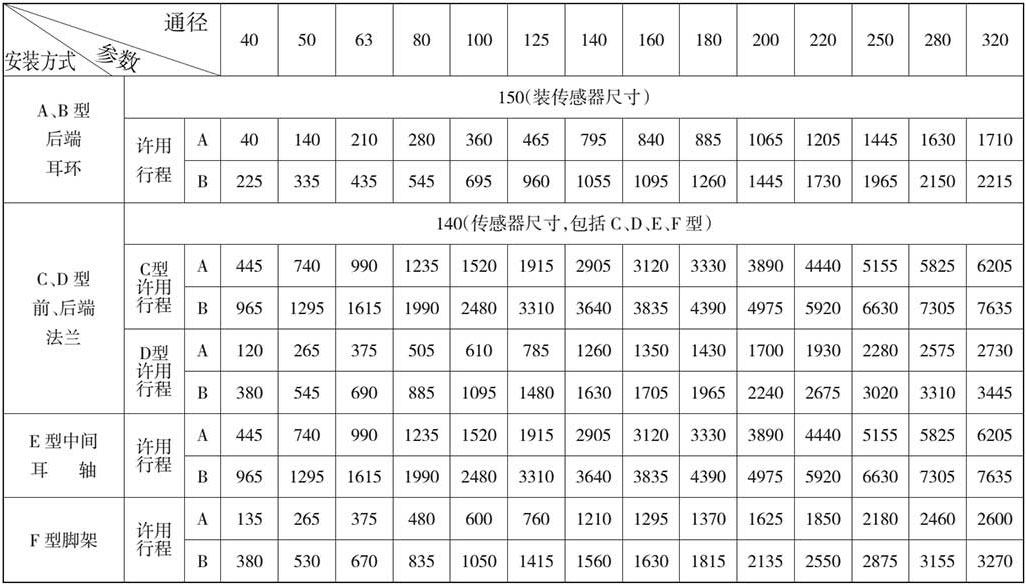

行程及外形尺寸

注：许用行程栏中A/B表示活塞杆的两种不同直径

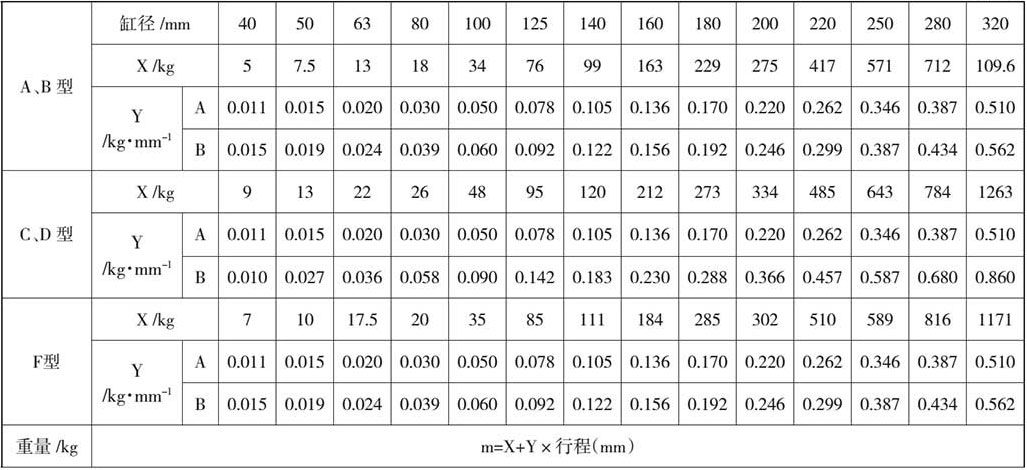

重量计算表
